結露対策〜2〜天井内ダクトの結露について

ここ数年間、夏になると結露のメンテナンスで声がかかることが多くなった気がします。

温暖化で日本の気候が熱帯のそれに近くなっているからかもしれません。

また、建築や設備の施工業者への要求のレベルも何年か前より上がっているのではないかとも思っていて、期待値が上がるのはよいのですが施工業者としてはなかなか全てにうまく対応できていないのが現実です。

ファサードのガラス面が結露してますと言われても、では空調機の温度設定を弱めにしてくださいとお願いしたり、解決方法というより対症療法のような提案しかできない場面もありますが、お客様の要望を聞きながらなんとか対応しています。

夏場の結露対策について考えてみます。

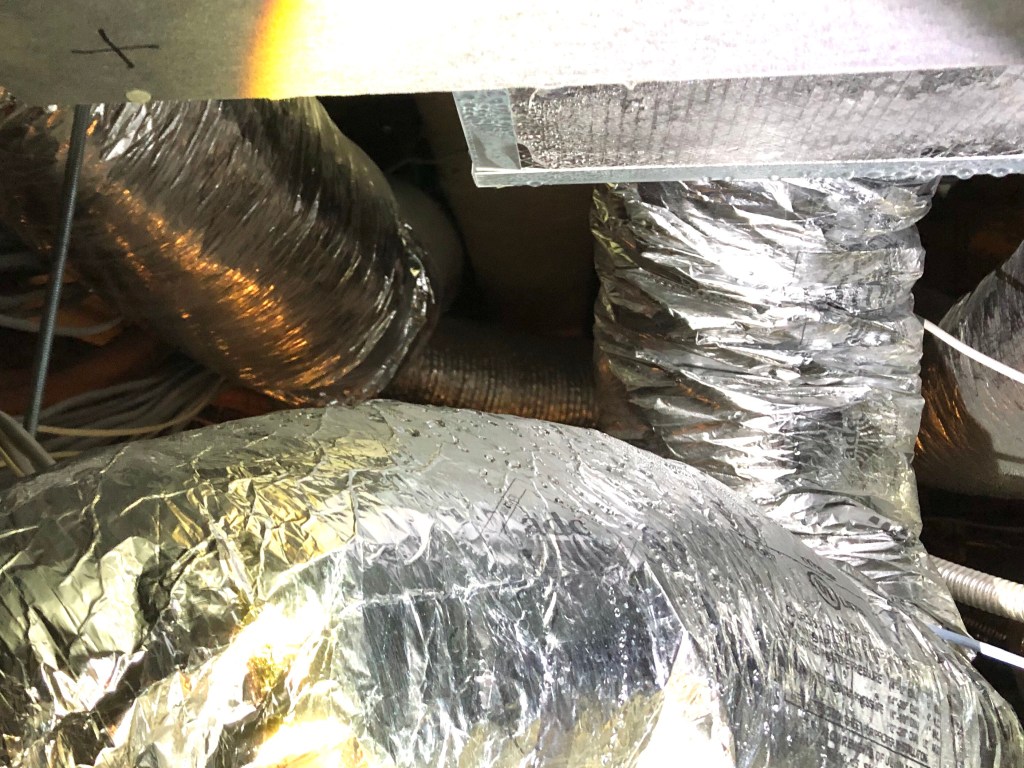

天井面のボードが湿っていてカビが発生している、というクレームや空調の吹出口周りが異常に濡れていて水がしたたってくるなどのクレームで現場に確認に行き、天井内をのぞいてみたらSAダクト(空調のダクト、冷房時は低温の空気が通る）の結露が確認されることがあります。

経験の話になりますが、原因はいくつかあります。

そもそもSAダクトなのに断熱が施されていないということもありますが、これはあり得ないことなので自社で施工した物件の場合はただちに是正工事＆平謝り、そして始末書提出ですね‥。

そもそも断熱していないパターンはあまり見かけません（極々まれにありますが…私が過去に発見したのは他社で施工した物件でした、ここでは詳しくふれるのは避けます！）。

また、断熱してあるものの断熱材がダクトやBOX類に密着しておらず隙間があるため断熱効果がなく結露するパターンは何度か発見しています。

この場合も施工不良として速やかに是正工事を実施して断熱工事のやり直しをします。

最近はあまり見かけなくなってきましたがコストダウンのために給気ダクトを省くため生外気を天井内に取り込んで天井に取付けた空（から）器具から店内へ給気する方法で施工している場合があります。

この施工だと、それこそ夏場に気温31℃相対湿度70%などの状態の空気を天井内へそのまま取り込むことになります。

31℃70%の状態の空気の露点温度は24.9℃です。

SAダクトを通る気体の温度は10℃台などとなるので断熱材があっても断熱材の表面で24.9℃以下となる場合があり断熱材の表面で結露が見られることがあります。

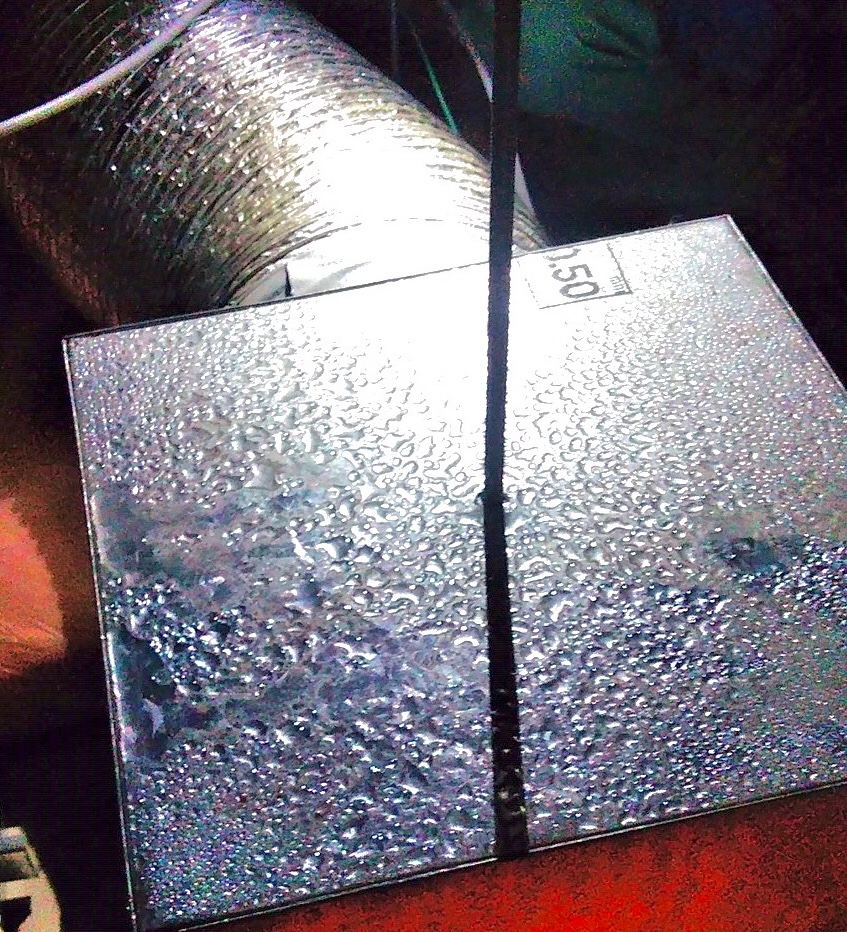

ここ数年で何回か確認しましたが、EAダクトが結露してその経路の下に水滴が落ちて天井面にカビが発生したなどのクレームがありました。

ただの固定観念でしかなかったのですが、EAダクトが結露することはないと思っていたので最初に確認した時は少しショックを受けました。

それだけ天井内とEAダクト内に通る空気、つまり室内の空気の温度と湿度の差があるということになります。

例えば、折板屋根の物件の場合は天井内がよく高温になって空調機本体が結露して空調機周りの天井がカビてしまうなどの話はありますがEAダクトが結露して水滴がしたたる話はここ数年で聞く回数が多くなりました。

EAダクトというのは室内の温度と同じで天井内もそこまで室内のとの環境の違いがない想定で断熱材は基本的に巻きません。

しかし現実は天井内の環境が思っているより高温多湿になる日が夏場に存在しているということです。

これを発見した現場ではEAダクトにも断熱材を巻く提案をしました。

また、天井内に西日が射しこむ現場がありましたがやはり天井内が異常に高温となってしまい天井内のダクトや冷媒配管との温度差が大きくなり過ぎて結露しまくる事例もありました。

天井内がおそらくですが40℃は超えていたと思われます。

その場合何が起こるかというと、高温になった時に店内などからの湿気を高温になった天井内の空気が蓄えてしまうということです。

店内など他の場所の湿気を天井内の空気がスポンジのように吸い取るイメージです。

このため夜になって温度が下がると天井内の湿度は異様に高くなります。

測定値で相対湿度94%が記録された日もありこの場合SAダクトの断熱材の表面やEAダクトの表面が全体的に結露するという事態になります。

上記の現場ではとにかく西日の射しこみを防ぐために天井内にあった西側の窓面全てにグラスウール保温板＋アルミシートで断熱し、天井内ダクトの断熱の補強をした結果改善はしました。

天井内を高温多湿にしないために除湿器を設置するなどの方法も考えられますが、やはり断熱と遮熱をしっかりするのが基本です。

折板屋根の場合は屋上に遮熱塗装などで日射の影響を抑えて、室内側にはウレタン吹付けなどによる断熱をするべきです。

予算がないのか5mm程度のペフシートしか貼っていない現場をかなり見かけるのですが屋根面に遮熱塗装などなんらかの対策がない場合、それだけでは夏場の天井内が異常な高温になります。

サーモセンサー付きの天井内用の排気ファンを設置すれば緩和される可能性もありますが、結局外気を天井内に取り込むことになるのでやはり建築工事でしっかり断熱と遮熱の対策をしておくことこが基本です。

冷媒管が結露するときの話も書きたかったのですが長くなったので次回にしたいと思います！
